24時間計画換気システム設備

ルフロ排気型集中換気システム

ランニングコスト及び地球環境を考慮した省エネルギーの実現!
ルフロ400では、40坪の住宅で0.5回/h以上の必要換気量(159m3/h)を満たした時の消費電力、約5.3Wです。この時の電気代は、24時間×30日×0.0053KW×22円(新電力料金目安単価)=84円/月にすぎません。

ファン本体の音を軽減!
上記コントローラーレベル2でのファン単体時でもわずかに、28デシベル!一般スタジオ並みに非常に静かです。ファンが本当に運転しているのか?分からないほど!!
換気量を増大しつつファン本体の音も軽減という一挙両得の性能をもったファンを作ることに成功しました。

ルフロ排気型集中換気システムイメージ

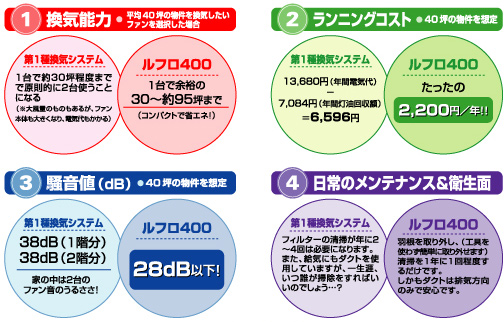

ルフロ400の主な特徴

ルフロ400(ファン)

ルフロ400
(ファン本体)

風量は、最大で約495m3/h(機外静圧0(pa)時)

DCブラシレスモーター化により、消費電力は5.3W以下(40坪の標準物件の運転時)を実現。さらに驚異的な静音レベルを実現しました。
ファン本体は、吸気口(100Φ)が6ヶ所です。ただし、Y型分岐により最大12ヶ所まで配管が可能です。
排気口(150Φ)は1ヶ所です。

ルフロ400(ファン)

スクエアフロー
(給気口)

フィルターは厚さ40mmのビッグフィルターを採用

室内給気口で花粉を含め外気をろ過し、減音効果も期待できます。さらに、室内外でのW水切加工により雨水などをシャットアウトする防水機能をUPさせました。

ルフロ400(ファン)

オリフィス
(吸気グリル)

室内側のプレートが18度回転できるので、吸い込み流量を自由に調整することが可能です。

室内吸気口で、波型形状によりダクトの曲がりなどで空気の吸い込み流量が悪くなったとしても吸入量が確保できます。

ルフロ400(ファン)

エアロビット150
(排気フード)

吹いている風の力を排気の力に利用!

排気フードの真正面からの風や壁に沿って走る真横からの風でも逆流しないだけではなく、その力を利用し、排気の力に変換することが出来る画期的な壁排気フードです。

第三種換気

■住まいの換気システムとして一般的に採用されている方式は『第1種換気』と『第3種換気』。

第1種換気は給気も排気も機械によって強制的に行う、熱交換型と呼ばれるもの。第3種換気は、給気は室内との圧力差で自然の外気を取り入れ、排気を強制的に行う“排気型”と呼ばれるもので、「ルフロ」はこの方式です。
排気型は、熱交換型に比べて施工性に優れ、導入も低コストのうえ、給・排気に電力を使う熱交換型よりはるかにランニングコストを節減できることから、戸建て住宅では主流の方式になっています。
